Фрезы для Блок-Хауса

Отзывов: 0

Модель: Фрезы для Блок-Хауса

Назначение:

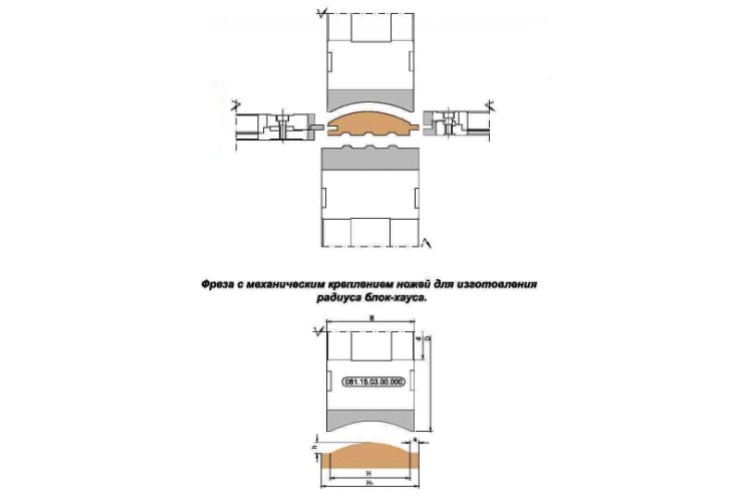

комплект фрез предназначен для изготовления обшивочной доски на четырехсторонних фрезерных станках. Конструкция фрез позволяет производить регулировку ширины паза и гребня.

Комплектация:

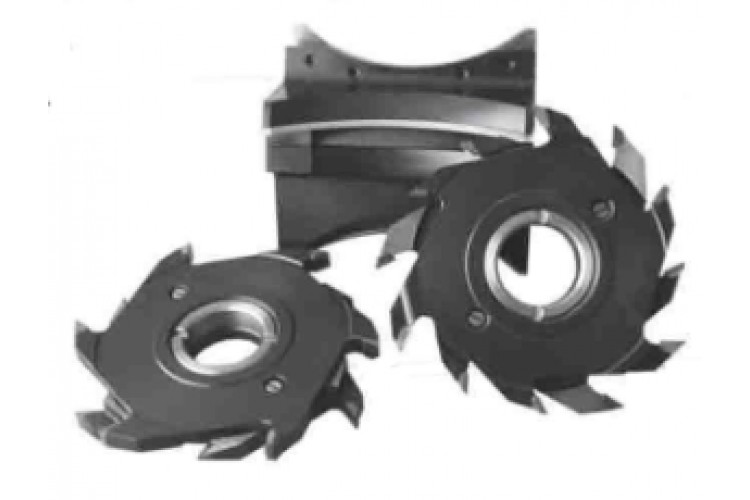

верхние и нижние фрезы с механическим креплением пластин.

Материал режущей части - HSS. Боковые фрезы - напаянные пластинами твердого сплава. Материал режущей части - HM.

Обозначение фрезы D, мм

d, мм

B, мм  Н, мм H1, мм a, мм  h, мм

R, мм

061.15.03.00.000 140 40/50 80 74 78 2 10 74
060.08.01.00.000 140 96 90 94 2 10 106

060.08.01.00.000-01

180 96 90 94 2 10 106
060.09.01.00.000 186 160 125 158 17 21 103
060.14.01.00.000 140 140 128 138 5 20 106
060.21.00.00.000 140 160 150 158 4 15 195
060.26.00.00.000* 160 152

125

140

150

12.5

5

16

23

130

118

070.11.01.00.000 180 156 150 154 2 30 109
070.12.01.00.000 180 227 167 225 29 29 134
070.21.01.00.000 225 160 142 158 8 35 90
070.23.01.00.000 190 200 180 200 9 30 165
070.24.01.00.000 210 220 210 218 9 50 135
070.41.00.00.000* 160 202

162

182

200

18.8

9

23.5

25



150

180

Комплект фрез, напаянных пластинами твердого сплава, для изготовления шпунта и гребня блок-хауса.
Обозначение фрезы D, мм

d, мм

B, мм Z, шт b, мм
061.15.00.00.000 160 40 25...28 4 3,5...6,5
061.15.00.00.000-01 180 60 34...37 6 6,5...9,5
061.09.00.00.000 180

60

34...37 4 3,5...6,5
Фреза с механическим креплением ножей для изготовления воздушного паза блок-хауса.
Обозначение фрезы D, мм

d, мм

B, мм Z, шт

Нож

061.15.04.00.000-01 180 40/50 90 4 061.15.04.00.101-01
061.15.04.00.000-02 140 40/50 106 4 061.15.04.00.101-02
061.15.04.00.000-03 140 40/50 150 4 061.15.04.00.101-03

061.15.04.00.000-04

140 40/50 185 4 061.15.04.00.101-04
Примечание:
1. По способу посадки на шпиндель станка фрезы изготавливаются в 2-х вариантах:
     а) посадка непосредственно на шпиндель;
     б) закрепление на шпиндель посредством разрезных цанг.
2. При закреплении фрез посредством цанг размер В увеличивается на 36 мм (по 18 мм с каждой стороны).
3. При заказе фрез с цангами к обозначению добавлять "цанга", например "061.15 цанга"
