Модель: Комплекты фрез с механическим креплением ножей
Назначение:
комплект фрез предназначен для изготовления обшивочной доски (вагонки) на четырехсторонних станках. Конструкция фрез позволяет производить регулировку ширины паза и гребня
Обозначение комплекта | Обозначение фрезы | D, мм |
d, мм |
B, мм |
Ножи и резцы |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
обоз. | кол. | обоз. | кол. | обоз. | кол. | обоз. | кол. | |||||

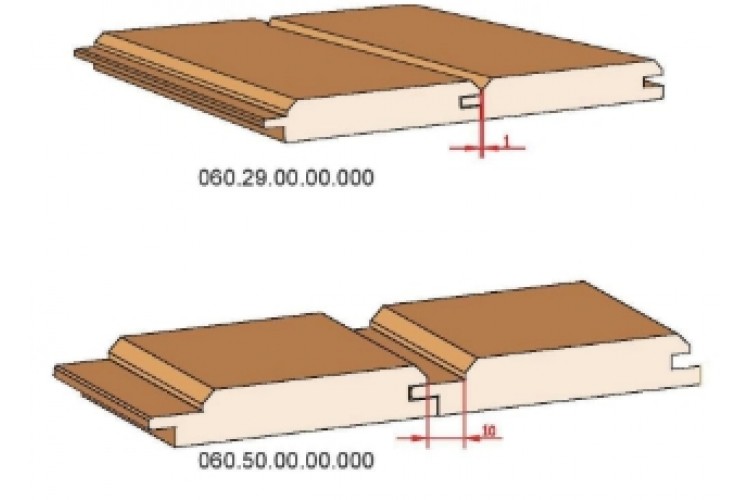

060.29.00.00.000 | 060.29.01.01.000 | 160 | 40 | 20 | 20х12х1,5 | 2 | 22х16х5 | 2 | - | - | 14х14х2 | 2 |
060.29.01.02.000 | 20х12х1,5 | 22х16х5 | 4 | - | - | - | - | |||||
060.29.01.03.000 | 20х12х1,5 | - | - | - | - | 14х14х2 | 2 | |||||
060.29.02.01.000 | 20х12х1,5 | 22х16х5 | 2 | 34х16х4 | 2 | - | - | |||||
060.29.02.02.000 |
20х12х1,5 | - | - | 34х16х4 | 2 | - | - | |||||
060.50.00.00.000 | 060.50.01.01.000 | 174.7 | 40/50 | 20х12х1,5 | 2 | 22х16х5 | 2 | - | - | 14х14х2 | 2 | |
060.50.01.02.000 | 141.4 | 20х12х1,5 | 22х16х5 | 4 | - | - | - | - | ||||
060.50.01.03.000 | 151.2 | 20х12х1,5 | - | - | - | - | 14х14х2 | 2 | ||||
060.50.02.01.000 | 160 | 20х12х1,5 | 22х16х5 | 2 | 34х16х4 | 2 | - | - | ||||
060.50.02.02.000 | 160 | 20х12х1,5 | - | - | 34х16х4 | 2 | - |
- |
||||
Ножи и резцы* | ||||||||||||
![]() |
Комплект фрез, с механическим креплением ножей из инструментальной быстрорежущей стали, для изготовления обшивочной доски (вагонки).
Назначение:
комплект фрез предназначен для изготовления обшивочной доски (вагонки) на четірехсторонних фрезерных станках.
Комплектация:
комплект из двух блоков:
- блок фрез (2шт) для обработки шпунта вагонки;
- блок фрез (2шт) для обработки гребня вагонки.
Обозначение комплекта | D, мм |
d, мм |
Z | n, мин-² | Материал режущей части |
Ножи |
Рис. |
---|---|---|---|---|---|---|---|
060.49.00.00.000 | 130 | 40 | 3 | 4500 | HSS |
![]() |
1 |
060.11.00.00.000 | 160 | 40 |
![]() |
1 | |||
060.12.00.00.000 | 180 | 60 |
![]() |
1 | |||
060.19.00.00.000 | 180 | 60 |
![]() |
3 | |||
060.22.00.00.000 | 160 | 40;60 | 4 |
![]() |
4 | ||
060.30.00.00.000 | 160 | 40 | 3 |
![]() |
3 | ||
060.36.00.00.000 | 180 | 40 |
![]() |
2 |
