Модель: Комплекты фрез напаянных пластинами
Назначение:

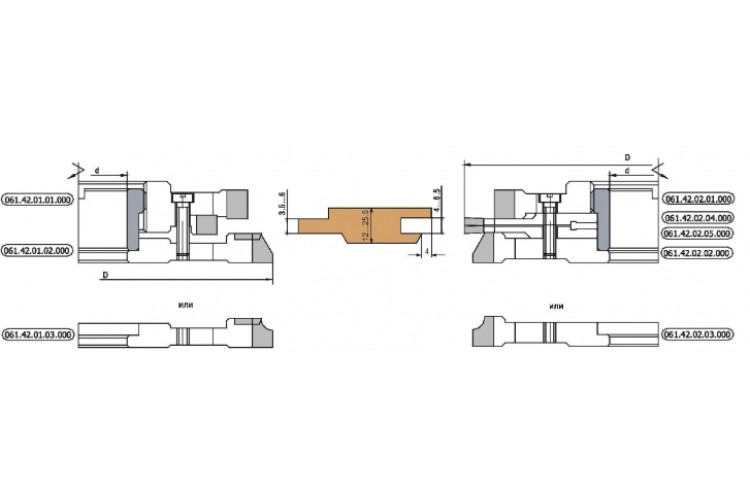

комплект фрез предназначен для изготовления обшивочной доски (вагонки)на четырехсторонних фрезерных станках. Конструкция фрезы позволяет производить регулировку ширины паза и гребня
Комплектация:
изготовление шпунта - один блок, состоящий из четырех фрез, и одна дополнительная фреза для изготовления другого вида профиля;изготовление гребня - один блок, состоящий из двух фрез, и одна дополнительная фреза для изготовления другого вида профиля
| Обозначение фрезы | D, мм |
d, мм |
Z | n, мин-² | Материал режущей части |
|---|---|---|---|---|---|
| 061.42.00.00.000 | 160 | 40 | 4 | 6000 | HМ |
Комплект фрез, напаянных пластинами твердого сплава, для изготовления обшивочной доски (вагонки).
| Обозначение фрезы | D, мм |
d, мм |
Z | n, мин-² | Материал режущей части |
Рис. 1 |
|---|---|---|---|---|---|---|
| 061.06.00.00.000 | 130 | 32 | 3 | 6000 | HМ | 7 |
| 061.13.00.00.000 | 137 | 40 | 3 | 6000 | HМ | 12 |
|
061.27.00.00.000 |
137 | 40 | 3 | 6000 | HМ | 8 |
| 061.05.00.00.000 | 150 | 32 | 4 | 6000 | HМ | 1 |
| 061.28.00.00.000 | 150 | 32 | 4 | 6000 | HМ | 10 |
| 061.03.00.00.000 | 160 | 40 | 4 | 6000 | HSS | 5 |
| 061.04.00.00.000 | 160 | 40 | 4 | 6000 | HМ | 13 |
| 061.16.00.00.000 | 160 | 40 | 4 | 6000 | HМ | 11 |
| 061.33.00.00.000 | 160 | 40 | 4 | 6000 | HSS | 9 |
| 061.34.00.00.000 | 160 | 40 | 4 | 6000 | HSS | 3 |
| 061.01.00.00.000 | 180 | 40 | 4 | 6000 | HМ | 1 |
| 061.20.00.00.000 | 180 | 40 | 4 | 6000 | HМ | 4 |
| 061.24.00.00.000 | 180 | 40 | 3 | 6000 | HSS | 2 |
| 061.02.00.00.000 | 180 | 60 | 4 | 6000 | HМ | 1 |
| 061.14.00.00.000 | 180 | 60 | 4 | 6000 | HМ |
6 |
