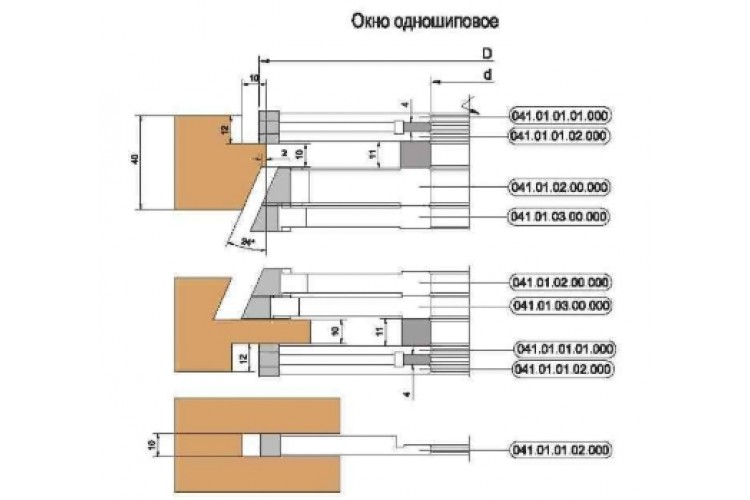

Модель: Комплект фрез, напаянных пластинами
Назначение:
комплект предназначен для изготовления обвязки и зашиповки окна (одно и двухшипового) шириной 40 мм и 57 мм.
Комплектация:
фреза пазовая раздвижная, три угловые фрезы и набор колец.
| Обозначение комплекта | Обозначение фрезы | D, мм |
d, мм |
B, мм | Z | n, мин-1 | Материал режущей части |
|---|---|---|---|---|---|---|---|
| 041.01.01.00.000 | 041.01.01.01.000 | 180 | 32 | 10 | 6 | 6000 | HМ |
| 041.01.01.02.000 | 180 | 10 | |||||
|
041.01.02.00.000 |
178 | 16 | |||||
| 041.01.03.00.000 | 188 | 12 | |||||
| 041.01.04.00.000 | 196 | 10 |
Комплект фрез, напаянных пластинами твердого сплава, для изготовления окон
Назначение:
комплект предназначен для изготовления обвязки и шипа окна.
Комплектация:
изготовление шипа окна - две фрезы и кольцо;
изготовление обвязки окна - две фрезы.
| Обозначение комплекта | Обозначение фрезы | D, мм |
d, мм |
B, мм | Z | n, мин-1 | Материал режущей части |
|---|---|---|---|---|---|---|---|
| 041.05.00.00.000 | 041.05.01.01.000 | 125 | 32 | 24,5 | 3 | 6000 | HМ |
| 041.05.01.02.000 | 119 | 21,0 | 3+3 | ||||
| 041.05.02.01.000 |
180 |
18,0 | 3+3 | ||||
| 041.05.02.02.000 | 160 | 14,0 | 3+3 |

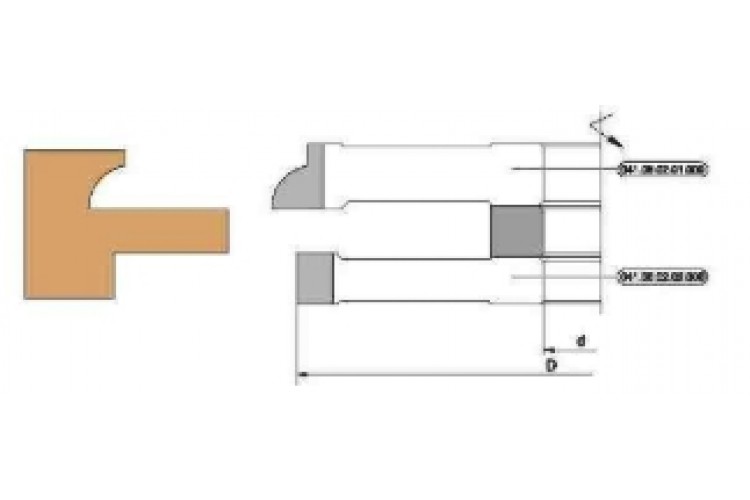

Назначение:
комплект предназначен для изготовления обвязки и шипа окна.
Комплектация:
изготовление шипа окна - две фрезы и кольцо;
изготовление обвязки окна - три фрезы.
| Обозначение комплекта | Обозначение фрезы | D, мм |
d, мм |
B, мм | Z | n, мин-1 | Материал режущей части |
|---|---|---|---|---|---|---|---|
| 041.06.00.00.000 | 041.06.01.01.000 | 125 | 32 | 18 | 4 | 6000 | HМ |
| 041.06.01.02.000 | 99 | 13 | 4 | ||||
| 041.06.01.03.000 |
119 |
14 | 4 | ||||
| 041.06.02.01.000 | 180 | 18 |
6 |
||||
| 041.06.02.02.000 | 166 | 14 | 6 |
Комплект фрез затылованных, напаянных пластинами из быстрорежущей стали, для изготовления окон
Назначение:
комплект предназначен для изготовления обвязки и шипа окна.
Комплектация:
изготовление шипа окна - две фрезы и кольцо;
изготовление обвязки окна - две фрезы и кольцо.
| Обозначение комплекта | Обозначение фрезы | D, мм |
d, мм |
B, мм | Z | n, мин-1 | Материал режущей части |
|---|---|---|---|---|---|---|---|
| 042.01.00.00.000 | 042.01.01.01.000 | 107 | 32 | 15 | 4 | 6000 | HМ |
| 042.01.01.02.000 | 115 | 16 | |||||
| 042.01.02.01.000 |
156 |
15 | |||||
| 042.01.02.02.000 | 176 | 18 |
