Модель: Комплект фрез, с механическим креплением ножей

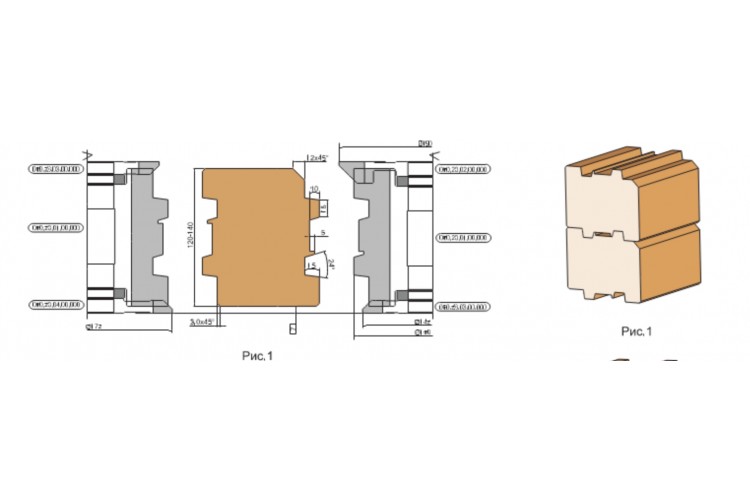

Обозначение комплекта | D, мм |
d, мм |
B, мм | Z | n, мин-² | Материал режущей части |
Обозначение ножа |
Рис |
---|---|---|---|---|---|---|---|---|
060.23.00.00.000 | 190 | 50 | 140 | 3 | 4500 | HSS | 1 | |
060.24.00.00.000 | 104 | 2 | ||||||
060.25.00.00.000 |
160 | 54.5 | 3 |

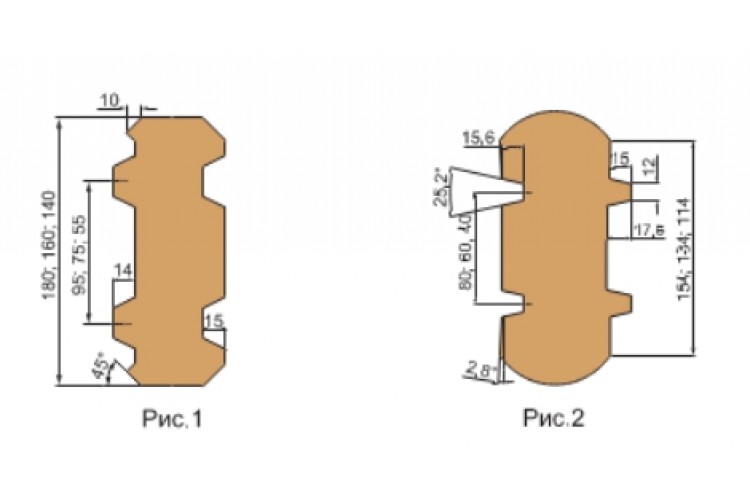

Обозначение комплекта | Обозначение фрезы | D, мм |
d, мм |
B, мм | Z | n, мин-² | Материал режущей части |
Рис |
---|---|---|---|---|---|---|---|---|
070.17.00.00.000 | 070.17.01.00.000 | 160 | 50 | 70 | 3 | 4500 | HSS | 1 |
070.17.02.00.000 | 127 | 50 | 28 | |||||
070.17.03.00.000 |
127 | 50 | 48 | |||||
070.17.04.00.000 | 160 | 50 | 70 | |||||
070.17.05.00.000 | 160 | 50 | 85 | |||||
070.17.06.00.000 | 147 | 50 | 40 | |||||
070.17.07.00.000 | 160 | 50 | 85 | |||||
070.42.00.00.000 | 070.42.01.00.000 | 160 | 40 | 70,5 | 3 | 4500 | HSS | 2 |
070.42.02.00.000 | 160 | 40 | 20 | |||||
070.42.03.00.000 | 160 | 40 | 40 | |||||
070.42.04.00.000 | 160 | 40 | 67 | |||||
070.42.05.00.000 | 128,8 | 40 | 40 | |||||
070.42.06.00.000 | 128,8 | 40 | 30 |
