CMT300 шипорезное приспособление (шипорезка)

Отзывов: 0

Производитель:CMT
Модель: CMT300 шипорезное приспособление (шипорезка)

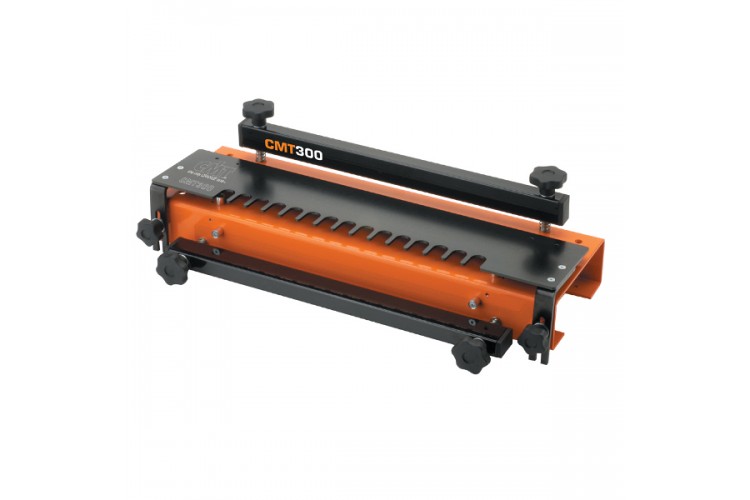

Приспособление для фрезерования шипов СМТ300 предназначено для создания нескольких типов шиповых соединений - глухих и открытых шипов "ласточкин хвост", открытых ящичных шипов - с различными параметрами по ширине и глубине шипования.
СМТ300 комплектуется шаблоном для глухого соединения "ласточкин хвост" СМТ300-Т128 и соответствующим копировальным кольцом 899.005.00, которые позволяют работать с максимальной шириной заготовки 305 мм при толщине от 11 до 25 мм. С комплектным шаблоном используются фрезы СМТ для фрезерования шипа "ласточкин хвост":
718.127.11   -   D=12,7 x 12,7 мм   -   S=6 мм;
918.127.11   -   D=12,7 x 12,7 мм   -   S=8 мм (приобретаются дополнительно).

Универсальная база CMT300-SB1
Если расстояние между крепежными отверстиями для установки копировального кольца на используемом фрезере отличается от 50 мм, то дополнительно может понадобиться универсальная базовая подошва CMT300-SB, которая монтируется на любой ручной фрезер и предусматривает установку копировального кольца СМТ.

Универсальная база CMT300-SB1 - для фрезеров с цангой под хвостовик 8 мм и 12 мм.
Универсальная база CMT300-SB2 - для фрезеров с цангой под хвостовик 6,35 мм и 12,7 мм.

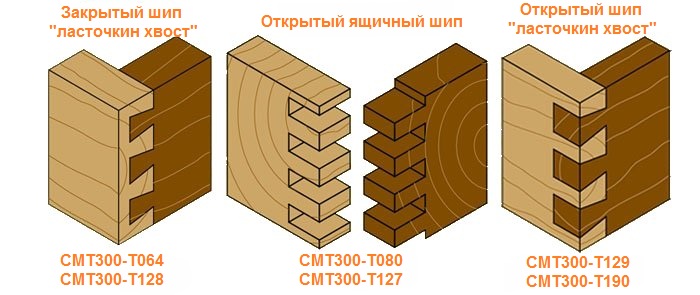

Дополнительно к приспособлению СМТ300 могут быть приобретены шаблоны и копировальные кольца для фрезерования другого размера глухого шипа "ласточкин хвост", открытых прямых ящичных шипов двух типоразмеров и сквозных шипов "ласточкин хвост" двух типоразмеров.

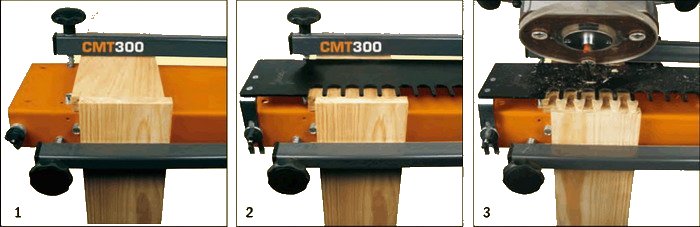

Порядок работы с помощью шипорезного приспособления CMT300

1. Установка и прижим заготовок.
2. Установка и фиксация шаблона.
3. Фрезерование пазов.
Подробная информация о работе с помощью СМТ300 - в инструкции по эксплуатации.


Для простоты отличия шаблонов они оснащены упорами разных цветов. Каждый из шаблонов должен использоваться с соответствующим копировальным кольцом, входящим в комплект с шаблоном, и фрезами определенных размеров, приобретаемыми дополнительно.


Артикул Цена,
евро
CMT300  182.38

Варианты дополнительной комплектации шаблонами и фрезами:



CMT300-T064 - зеленый - в комплекте с кольцом 899.003.00.
Используется с фрезами СМТ для "ласточкиного хвоста":
718.060.11   -   D=6 x 8,3 мм   -   S=6 мм.

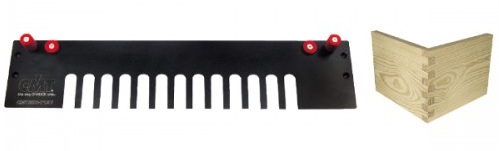

CMT300-T080 - синий - в комплекте с кольцом 899.004.00.
Используется с фрезами СМТ для прямого пазования:
912.080.11   -   D=8 x 31,7 мм   -   S=8 мм.
CMT300-T127 - красный - используется с кольцом 899.005.00 и фрезами 912.127.11   -   D=12,7 x 31,7 мм   -   S=8 мм.

CMT300-T129 - коричневый - в комплекте с кольцом 899.004.00. Фрезы:
912.080.11   -   D=8 x 31,7 мм   -   S=8 мм   -   прямой паз;
918.129.11   -   D=12,7 x 20,6 мм   -   S=8 мм   -   "ласточкин хвост".

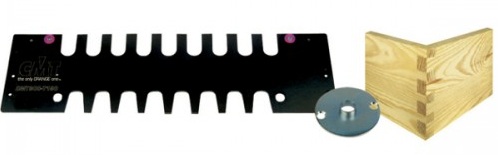

CMT300-T190 - фиолетовый - в комплекте с кольцом 899.006.00.
Фрезы:
Фрезы для работы с CMT300
912.127.11   -   D=12,7 x 31,7 мм   -   S=8 мм   -   прямой паз;
718.190.11   -   D=19,0 x 22,0 мм   -   S=6 мм   -   "ласточкин хвост";
918.190.11   -   D=19,0 x 22,0 мм   -   S=8 мм   -   "ласточкин хвост";
918.690.11   -   D=19,0 x 22,0 мм   - S=12 мм   -   "ласточкин хвост".
