Модель: Профильные линейные направляющие HIWIN серия QE
| Модель |

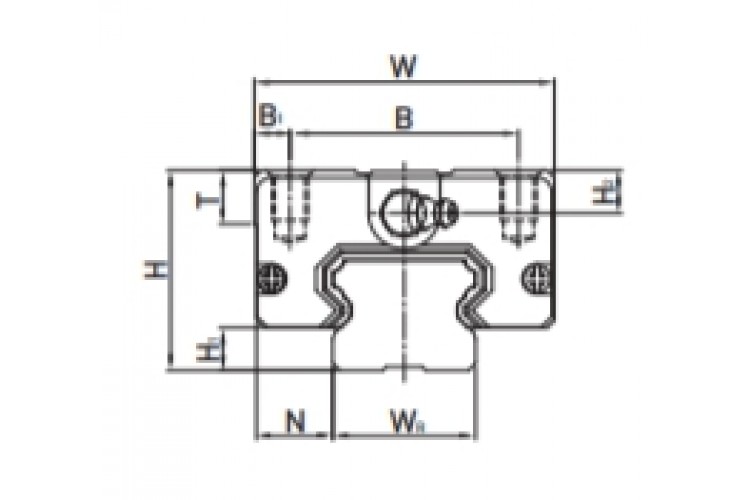

Установоч. размеры (mm) |
Размеры каретки (mm) | Сдин, N | Сстат, N |
Цена, Евро |
|||
|---|---|---|---|---|---|---|---|---|
| H | W | B | C | L | ||||
| QEH15SA-ZO | 24.00 | 34.00 | 26.00 | — | 40.10 | 8560.00 | 8790.00 | 29,06 |
| QEH15SA-ZA | 24.00 | 34.00 | 26.00 | — | 40.10 | 8560.00 | 8790.00 | 29,06 |
| QEH15CA-ZO | 24.00 | 34.00 | 26.00 | 26.00 | 56.80 | 12530.00 | 15280.00 | 29,06 |
| QEH15CA-ZA | 24.00 | 34.00 | 26.00 | 26.00 | 56.80 | 12530.00 | 15280.00 | 29,06 |
| QEH20SA-ZO | 28.00 | 42.00 | 32.00 | — | 50.00 | 11570.00 | 12180.00 | 36,23 |
| QEH20SA-ZA | 28.00 | 42.00 | 32.00 | — | 50.00 | 11570.00 | 12180.00 | 36,23 |
| QEH20CA-ZO | 28.00 | 42.00 | 32.00 | 32.00 | 69.10 | 16500.00 | 20210.00 | 37,31 |
| QEH20CA-ZA | 28.00 | 42.00 | 32.00 | 32.00 | 69.10 | 16500.00 | 20210.00 | 37,31 |
| QEH25SA-ZO | 33.00 | 48.00 | 35.00 | — | 60.10 | 18240.00 | 18900.00 | 45,44 |
| QEH25SA-ZA | 33.00 | 48.00 | 35.00 | — | 60.10 | 18240.00 | 18900.00 | 45,44 |
| QEH25CA-ZO | 33.00 | 48.00 | 35.00 | 35.00 | 83.60 | 26030.00 | 31490.00 | 47,35 |
| QEH25CA-ZA | 33.00 | 48.00 | 35.00 | 35.00 | 83.60 | 26030.00 | 31490.00 | 47,35 |
| QEH30SA-ZO | 42.00 | 60.00 | 40.00 | — | 67.50 | 26270.00 | 27820.00 | 52,01 |
| QEH30SA-ZA | 42.00 | 60.00 | 40.00 | — | 67.50 | 26270.00 | 27820.00 | 52,01 |
| QEH30CA-ZO | 42.00 | 60.00 | 40.00 | 40.00 | 96.10 | 37920.00 | 46630.00 | 55,36 |
| QEH30CA-ZA | 42.00 | 60.00 | 40.00 | 40.00 | 96.10 | 37920.00 | 46630.00 | 55,36 |
| QEH35SA-ZO | 48.00 | 70.00 | 50.00 | — | 76.00 | 36390.00 | 36430.00 | 83,34 |
| QEH35SA-ZA | 48.00 | 70.00 | 50.00 | — | 76.00 | 36390.00 | 36430.00 | 83,34 |
| QEH35CA-ZO | 48.00 | 70.00 | 50.00 | 50.00 | 108.00 | 51180.00 | 59280.00 | 92,91 |
| QEH35CA-ZA | 48.00 | 70.00 | 50.00 | 50.00 | 108.00 | 51180.00 | 59280.00 | 92,91 |
