Профильные линейные направляющие HIWIN серия RG

Отзывов: 0

Модель: Профильные линейные направляющие HIWIN серия RG

Рельсовые направляющие и каретки используются для линейного перемещения. Перемещение каретки по рельсе выполняется с помощью шариков или роликов, в зависимости от исполнения каретки. По сравнению с обычными направляющими скольжения коэффициент трения при этом составляет лишь 1:50. Благодаря принудительному перемещению каретки по рельсам линейные направляющие могут выдерживать нагрузку в вертикальном и горизонтальном направлении.

HIWIN является ведущей компанией, которая занимается изготовлением комплектующих для линейного перемещения. Выгодно отличается от других производителей комплектующих для линейного перемещения того же класса более лояльными ценами, не уступая при этом им в качестве. При соответствующем монтаже, уходе и тщательной смазке линейная техника HIWIN будет работать долго, не теряя при этом своей точности и эффективности.

В новых рельсовых направляющих серии RG от HIWIN шариковые тела качения заменены на ролики. Модели серии RG обладают сверхвысокой жесткостью и грузоподъемностью. Краевой угол составляет 45 градусов. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жесткость и грузоподъемность во всех 4-x направлениях действия нагрузки. Линейные направляющие серии RG обеспечивают высокую производительность в особо точном производстве и имеют больший ресурс.

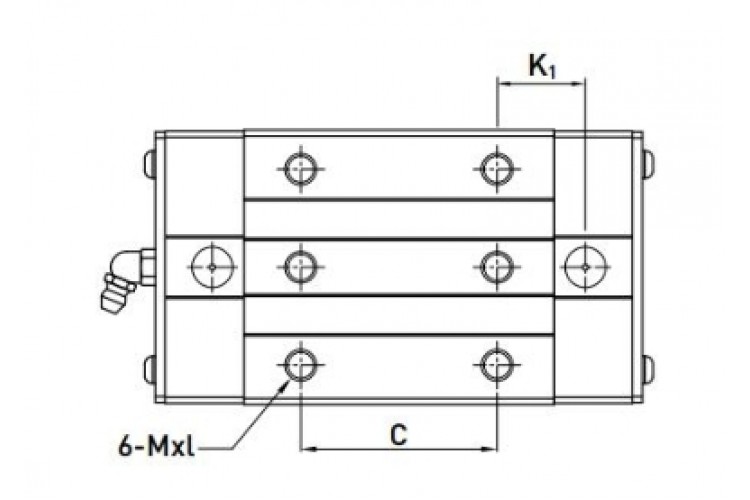

РЕЛЬСОВЫЕ КАРЕТКИ И НАПРАВЛЯЮЩИЕ RGH

Модель

Установоч.

размеры

(mm)

Размеры каретки (mm) Сдин, N Сстат, N Масса, кг Цена,
Евро
H H1 N W B B1 C L1 L K1 K2 G Mxl T H2 H3
RGH25CA 40 5.5 12.5 48 35 6.5 35 64.5 97.9 20.75 7.25 12 M6x8 9.5 10.2 10 27700 57100 0.55 69.3
RGH25HA 50 81 114.4 21.5 33900 73400 0.7
RGH30CA 45 6 16 60 40 10 40 71 109.8 23.5 8 12 M8x10 9.5 9.5 13.8 39100 82100 0.82 81.1
RGH30HA 60 93 131.8 24.5 48100 105000 1.07
RGH35CA 55 6.5 18 70 50 10 50 79 124 22.5 10 12 M8x12 12 16 19.6 57900 105200 1.43 104.6
RGH35HA 72 106.5 151.5 25.25 73100 142000 1.86
RGH45CA 70 8 20.5 86 60 13 60 106 153.2 31 10 12.9 M10x17 16 20 24 92600 178800 2.97 135.6
RGH45HA 80 139.8 187 37.9 116000 230900 3.97
RGH55CA 80 10 23.5 100 75 12.5 75 125.5 183.7 37.75 12.5 12.9 M12x18 17.5 22 27.5 130500 252000 4.62 211.1
RGH55HA 95 173.8 232 51.9 167800 348000 6.4
RGH65CA 90 12 31.5 126 76 25 70 160 232 60.8 12.9 12.9 M16x20 25 15 15 213000 411600 8.33 294.3
RGH65HA 120 223 295 67.3 275300 572700 11.62



РЕЛЬСОВЫЕ НАПРАВЛЯЮЩИЕ И ФЛАНЦЕВЫЕ КАРЕТКИ RGW

Модель

Установоч.

размеры

(mm)

Размеры каретки (mm) Сдин, N Сстат, N Масса, кг Цена,
Евро
H H1 N W B B1 C L1 L K1 K2 G M T H2 H3
RGW25CC 36 5.5 23.5 70 57 6.5 45 64.5 97.9 15.75 7.25 12 M8 9.5 6.2 6 27700 57100 0.67 73.3
RGW25HC 45 81 114.4 24 33900 73400 0.86 104.1
RGW30CC 42 6 31 90 72 9 52 71 109.8 17.5 8 12 M10 9.5 6.5 10.8 39100 82100 1.06 86.3
RGW30HC 52 93 131.8 28.5 48100 105000 1.42 117.1
RGW35CC 48 6.5 33 100 82 9 62 79 124 16.5 10 12 M10 12 9 12.6 57900 105200 1.61 110.7
RGW35HC 62 106.5 151.5 30.25 73100 142000 2.21 154.0
RGW45CC 60 8 37.5 120 100 10 80 106 153.2 21 10 12.9 M12 14 10 14 92600 178800 3.22 142.7
RGW45HC 80 139.8 187 37.9 116000 230900 4.41 186.4
RGW55CC 70 10 43.5 140 116 12 95 125.5 183.7 27.75 12.5 12.9 M14 16 12 17.2 130500 252000 5.18 221.0
RGW55HC 95 173.8 232 51.9 167800 348000 7.34 278.6
RGW65CC 90 12 53.5 170 142 14 110 160 232 40.8 15.8 12.9 M16 22 15 15 213000 411600 11.04 308.7
RGW65HC 110 223 295 72.3 275300 572700 15.75 380.4
