Модель: Профильные линейные направляющие HIWIN серии MG

Рельсовые направляющие и каретки используются для линейного перемещения. Перемещение каретки по рельсе выполняется с помощью шариков или роликов, в зависимости от исполнения каретки. По сравнению с обычными направляющими скольжения коэффициент трения при этом составляет лишь 1:50. Благодаря принудительному перемещению каретки по рельсам линейные направляющие могут выдерживать нагрузку в вертикальном и горизонтальном направлении.

HIWIN является ведущей компанией, которая занимается изготовлением комплектующих для линейного перемещения. Выгодно отличается от других производителей комплектующих для линейного перемещения того же класса более лояльными ценами, не уступая при этом им в качестве. При соответствующем монтаже, уходе и тщательной смазке линейная техника HIWIN будет работать долго, не теряя при этом своей точности и эффективности.

Имея миниатюрную конструкцию и соответственно облегченный вес, рельсовые направляющие Hiwin серии MG отлично подходят для осуществления перемещений в оборудовании, где главным фактором является компактность.

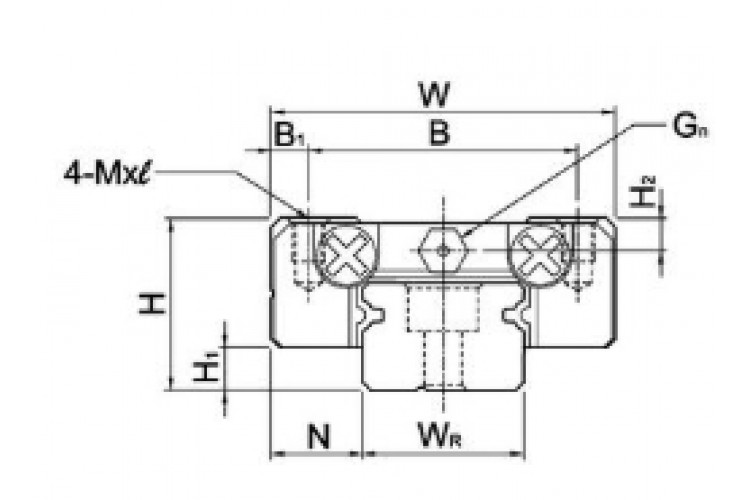

РЕЛЬСОВЫЕ НАПРАВЛЯЮЩИЕ И КАРЕТКИ MGN

Модель	Установоч. размеры (mm)			Размеры каретки (mm)										Сдин, N	Сстат, N	Масса, г	Цена, Евро
Модель	H	H1	N	W	B	B1	C	L1	L	G	GN	Mxl	H2	Сдин, N	Сстат, N	Масса, г	Цена, Евро
MGN7C	8	1.5	5	17	12	2.5	8	13.5	22.5	-	1.2	M2x2.5	1.5	1000	1270	10	27.9
MGN7H	8	1.5	5	17	12	2.5	13	21.8	30.8	-	1.2	M2x2.5	1.5	1400	2000	15
MGN9C	10	2	5.5	20	15	2.5	10	18.9	28.9	-	1.4	M3x3	1.8	1900	2600	16	29.4
MGN9H	10	2	5.5	20	15	2.5	16	29.9	39.9	-	1.4	M3x3	1.8	2600	4100	26	34.8
MGN12C	13	3	7.5	27	20	3.5	15	21.7	34.7	-	2.0	M3x3.5	2.5	2900	4000	34	30.5
MGN12H	13	3	7.5	27	20	3.5	20	32.4	45.4	-	2.0	M3x3.5	2.5	3800	6000	54	34.8
MGN15C	16	4	8.5	32	25	3.5	20	26.7	42.1	4.5	M3	M3x4	3	4700	5700	59	36.7
MGN15H	16	4	8.5	32	25	3.5	25	43.4	58.8	4.5	M3	M3x4	3	6500	9300	92

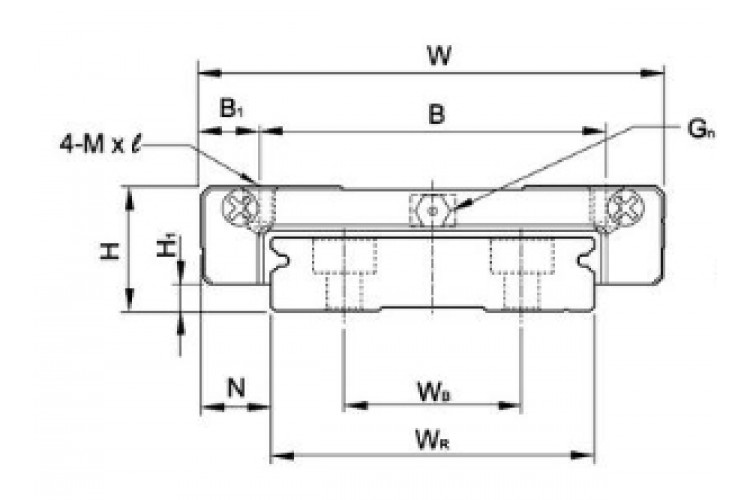

РЕЛЬСОВЫЕ НАПРАВЛЯЮЩИЕ И КАРЕТКИ MGW

Модель	Установоч. размеры (mm)			Размеры каретки (mm)										Сдин, N	Сстат, N	Масса, г	Цена, Евро
Модель	H	H1	N	W	B	B1	C	L1	L	G	GN	Mxl	H2	Сдин, N	Сстат, N	Масса, г	Цена, Евро
MGW7C	9	1.9	5.5	25	19	3	10	21	31.2	-	1.2	M3x3	1.85	1400	2100	20	37.6
MGW7H	9	1.9	5.5	25	19	3	19	30.8	41	-	1.2	M3x3	1.85	1800	3200	29
MGW9C	12	2.9	6	30	21	4.5	12	27.5	39.9	-	1.2	M3x3	2.4	2800	4200	40	37.6
MGW9H	12	2.9	6	30	23	3.5	24	38.5	50.7	-	1.2	M3x3	2.4	3500	6000	57
MGW12C	14	3.4	8	40	28	6	15	31.3	46.1	-	1.2	M3x3.6	2.8	4000	5700	71	37.6
MGW12H	14	3.4	8	40	28	6	28	45.6	60.4	-	1.2	M3x3.6	2.8	5200	8400	103
MGW15C	16	3.4	9	60	45	7.5	20	38	54.8	5.2	M3	M4x4.2	3.2	6900	9400	143	52.4
MGW15H	16	3.4	9	60	45	7.5	35	57	73.8	5.2	M3	M4x4.2	3.2	9100	14100	215
