Модель: Профильные линейные направляющие Hiwin серия WE

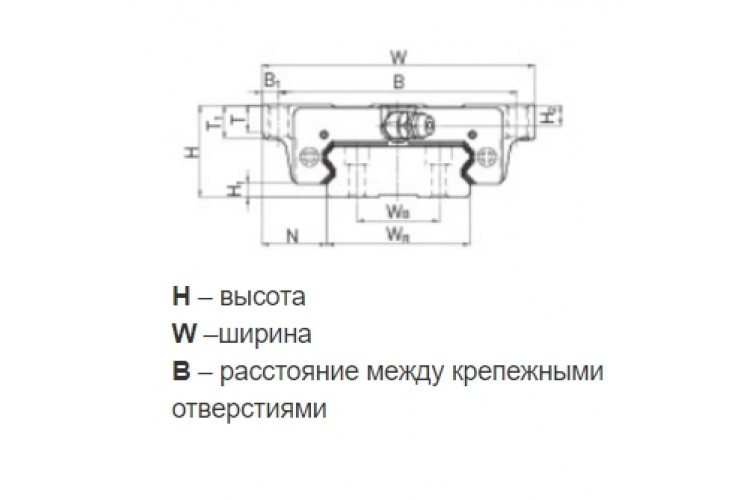

Широкопрофильная каретка WEW (фланцевая)
Особенностью серии WE является равномерное распределение нагрузки по всем направлениям с углом контакта 45 градусов. Конструкция серии WE предлагает широкий профиль, высокую допустимую нагрузку и жёсткость системы. Благодаря своему дизайну и возможности самовыравнивания происходит устранение большинства ошибок при установке и достижение высоких стандартов точности. Возможность использования одного рельса в системе и низкий профиль с низким центром тяжести - идеальное решение при ограниченности пространства и (или) высоком моменте.
| Модель | H | W |
B |
C | L |
Цена, Евро |
|---|---|---|---|---|---|---|
| WEW17CC-ZO | 17.00 | 60.00 | 53.00 | 26.00 | 50.60 | 68,99 |
| WEW17CC-ZA | 17.00 | 60.00 | 53.00 | 26.00 | 50.60 | 68,99 |
| WEW21CC-ZO | 21.00 | 68.00 | 60.00 | 29.00 | 59.00 | 71,02 |
| WEW21CC-ZA | 21.00 | 68.00 | 60.00 | 29.00 | 59.00 | 71,02 |
| WEW27CC-ZO | 27.00 | 80.00 | 70.00 | 40.00 | 72.80 | 72,10 |
| WEW27CC-ZA | 27.00 | 80.00 | 70.00 | 40.00 | 72.80 | 72,10 |
| WEW35CC-ZO | 35.00 | 120.00 | 107.00 | 60.00 | 102.60 | 111,68 |
| WEW35CC-ZA | 35.00 | 120.00 | 107.00 |
60.00 |
102.60 | 111,68 |
| WEW50CC-ZO | 50.00 | 162.00 | 144.00 | 80.00 | 140.00 | |
| WEW50CC-ZA | 50.00 | 162.00 | 144.00 | 80.00 | 140.00 | |
Особенностью серии WE является равномерное распределение нагрузки по всем направлениям с углом контакта 45 градусов. Конструкция серии WE предлагает широкий профиль, высокую допустимую нагрузку и жёсткость системы. Благодаря своему дизайну и возможности самовыравнивания происходит устранение большинства ошибок при установке и достижение высоких стандартов точности. Возможность использования одного рельса в системе и низкий профиль с низким центром тяжести - идеальное решение при ограниченности пространства и (или) высоком моменте.

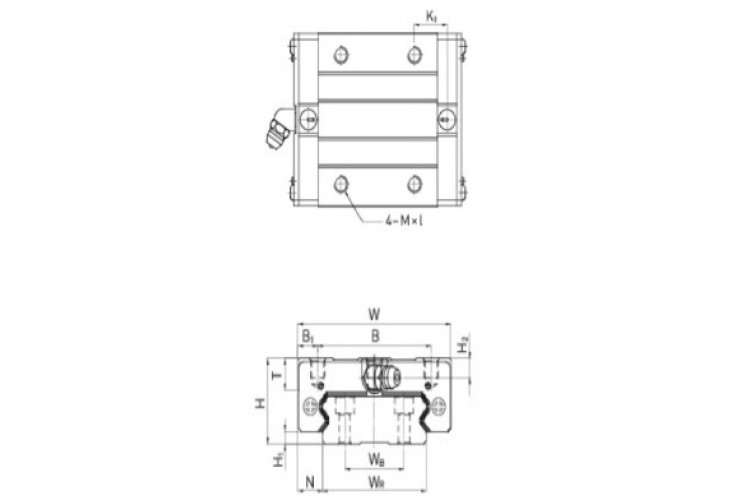

| Модель | H | W |
B |
C | L |
Цена, Евро |
|---|---|---|---|---|---|---|
| WEH17CA-ZO | 17.00 | 50.00 | 29.00 | 15.00 | 50.60 | 61,10 |
| WEH17CA-ZA | 17.00 | 50.00 | 29.00 | 15.00 | 50.60 | 61,10 |
| WEH21CA-ZO | 21.00 | 54.00 | 31.00 | 19.00 | 59.00 | 63,01 |
| WEH21CA-ZA | 21.00 | 54.00 | 31.00 | 19.00 | 59.00 | 63,01 |
| WEH27CA-ZO | 27.00 | 62.00 | 46.00 | 32.00 | 72.80 | 64,09 |
| WEH27CA-ZA | 27.00 | 62.00 | 46.00 | 32.00 | 72.80 | 64,09 |
| WEH35CA-ZO | 35.00 | 100.00 | 76.00 | 50.00 | 102.60 | 99,00 |
| WEH35CA-ZA | 35.00 | 100.00 | 76.00 |
50.00 |
102.60 | 99,00 |
| WEH50CA-ZO | 50.00 | 130.00 | 100.00 | 65.00 | 140.00 | |
| WEH50CA-ZA | 50.00 | 130.00 | 100.00 | 65.00 | 140.00 | |
Рельсовые направляющие используются для линейного перемещения. Перемещение каретки по рельсу выполняется с помощью специальных шариков (либо роликов), в зависимости от конструкции каретки. В отличии от обычных направляющих, коэффициент трения направляющих от компании Hiwin составляет 1:50. При принудительном перемещении каретки по рельсам, направляющие могут выдерживать нагрузки в различных направлениях: как в вертикальном, так и в горизонтальном.

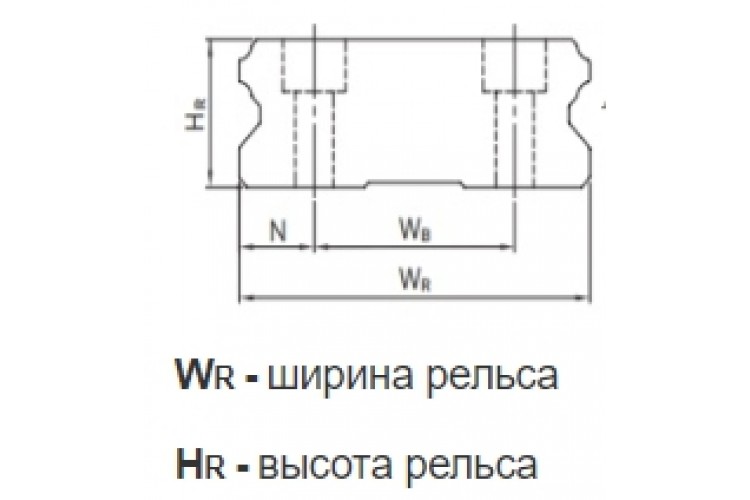

| Модель | Резьба | WR |
WB |
HR | D | h | d | P |
Цена, Евро |
|---|---|---|---|---|---|---|---|---|---|
| WER17R | M4*12 | 33.00 | 18.00 | 9.30 | 7.50 | 5.30 | 4.50 | 40.00 | 123,63 |
| WER21R | M4*12 | 37.00 | 22.00 | 11.00 | 7.50 | 5.30 | 4.50 | 50.00 | 148,86 |
| WER27R | M4*16 | 42.00 | 24.00 | 15.00 | 7.50 | 5.30 | 4.50 | 60.00 | 175,05 |
| WER35R | M6*20 | 69.00 | 40.00 | 15.00 | 11.00 | 9.00 | 7.00 | 80.00 | 249,55 |
| WER50R | M8*25 | 90.00 | 60.00 | 24.00 | 14.00 | 12.00 | 9.00 | 80.00 |
