Модель: Заглушки RC
Усиленные заглушки RC представляют собой заглушки из жёсткого пластика и эластичное
уплотнительное кольцо. Жёсткий пластик изготовлен из синтетической смолы, которая
характеризуется маслостойкостью и устойчивостью к истиранию. Уплотнительное кольцо
изготовлено из резины, которая характеризуется маслостойкостью и эластичностью.
Усиленные заглушки RC представляют собой заглушки из жёсткого пластика и эластичное
уплотнительное кольцо. Жесткий пластик изготовлен из синтетической смолы, которая
характеризуется маслостойкостью и устойчивостью к истиранию. Уплотнительное кольцо
изготовлено из резины, которая характеризуется маслостойкостью и эластичностью.

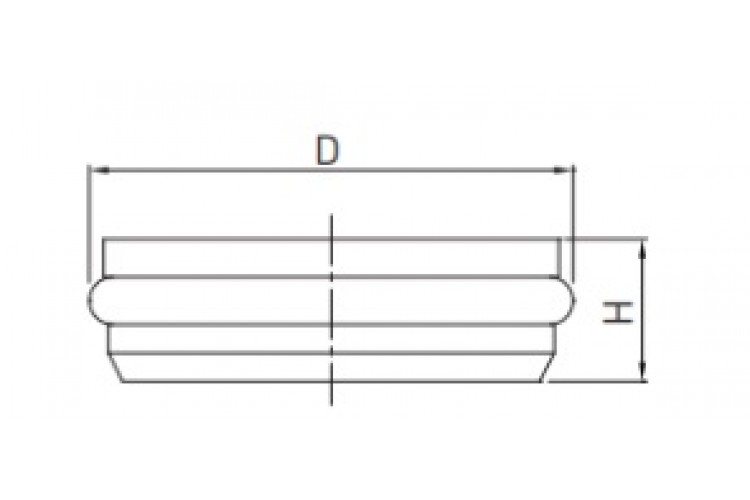

Структура показана на рисунке
Особенности усиленной заглушки
1) Устранение ошибок механической обработки
Эластичное уплотнительное кольцо может устранить
некоторые ошибки обработки, возникшие при обработке
отверстия, поддерживая плотную посадку между
заглушкой и монтажным отверстием.
2) Сопротивление вибрации и ударам Эластичное кольцо
может предотвратить потерю заглушки за счет
поглощения вибраций, вызванных внешними силами, действующими на направляющие.
3) Высокая защита от загрязнений Усиленная заглушка разработана с эластичным
уплотнительным кольцом, которое идеально садится в монтажного отверстия, устраняя
зазор между заглушкой и отверстием. Результат - отличная защита от загрязнений.
4) Увеличение срока службы Срок службы направляющих увеличивается за счет гладкости
поверхности направляющих после установки усиленных заглушек, предотвращается
повреждение торцевых уплотнений в процессе эксплуатации.
Размеры усиленных заглушек
|
RC3 |
М3 |
6.15 |
1.3 |
|
15 |
12, 15 |
|
|
|
RC4 |
М4 |
7.65 |
1.1 |
15 |
15EU |
|
15 |
|
|
RC5 |
М5 |
9.8 |
3 |
20 |
20 |
|
20 |
|
|
RC6 |
М6 |
11.4 |
2.8 |
25 |
25, 30 |
|
25 |
|
|
RC8 |
М8 |
14.6 |
3.5 |
30, 35 |
35, 30U |
|
30< 35 |
|
|
RC12 |
М12 |
20.5 |
4 |
45 |
|
|
45 |
|
|
RC14 |
М14 |
23.5 |
5 |
55 |
|
|
55 |
|
|
RC16 |
М16 |
26.6 |
5 |
65 |
|
|
65 |
|
