Модель: Линейные модули серия KK
Линейные модули серия KK
Линейные модули серии KK - это универсальная конструкция из всех линейных модулей, производимых заводом Hiwin.

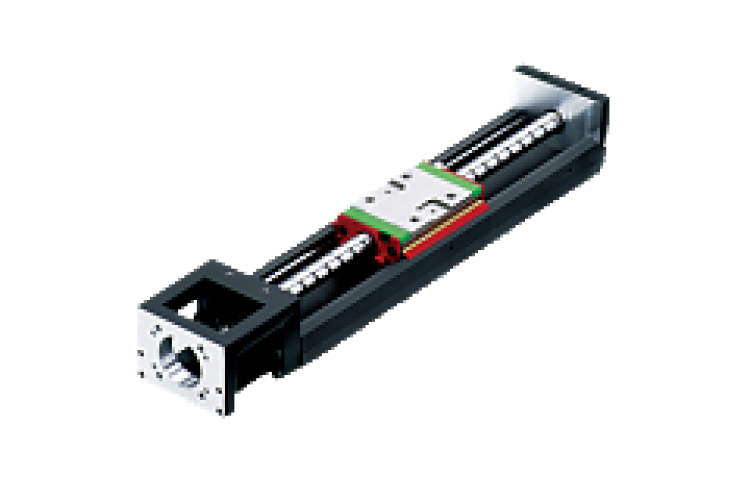

Линейный модуль KK состоит из моноблочной стальной направляющей U-образного профиля, каретки, винта ШВП, опорных подшипников и фланца под шаговый двигатель или серводвигатель.
Линейные модули KK имеют 6 типоразмеров, ранжируемых по воспринимаемой нагрузке. Каждый типоразмер модулей KK имеет ряд разных стандартных длин в зависимости от длины хода каретки. Модули производят в стандартном и прецизионном исполнении. Линейные модули KK - идеальное решение для большинства задач в станкостроении, благодаря своей моноблочной, компактной и жесткой конструкции.
Имеется шесть стандартных типоразмеров: KK40, KK50, KK60, KK86, KK100, KK130.
Длина от 100 до 1380 мм.
| Модель | Шаг ШВП, мм. | Диаметр, мм | Длина, мм. | Скорость, мм/сек. | Динамич, Н. | Статич, Н. |
Цена, Евро |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| пр | ст | пр | ст | пр | ст | |||||
| KK4001 | 01 | 8 | 100-200 | 190 | 190 | 735 | 676 | 1538 | 1284 | |
| KK5002 | 02 | 8 | 150-300 | 270 | 270 | 2136 | 1813 | 3489 | 2910 | |
| KK6005 | 05 | 12 | 150-600 | 550, 340 | 390, 340 | 3744 | 3377 | 6243 | 5625 | |
| KK6010 | 10 | 12 | 150-600 | 1100, 670 | 790-670 | 2410 | 2107 | 3743 | 3234 | |
| KK8610 | 10 | 15 | 340-940 | 740 | 520, 430 | 7144 | 6429 | 12642 | 11387 | |
| KK8620 | 20 | 15 | 340-940 | 1480 | 1050, 870 | 4645 | 4175 | 7655 | 6889 | |
| KK10020 | 20 | 20 | 980-1380 | 1120, 980, 750 | 800, 750, 630, 53 | 7046 | 4782 | 12544 | 9163 | |
| KK13025 | 25 | 25 | 980-1680 | 1120 | 800 | |||||
пр - прецизионные; ст - стандартные;
