Модель: Роликовые линейные направляющие серия RG
В новых профильных рельсовых направляющих серии RG от HIWIN шариковые тела качения заменены на ролики. Модели серии RG обладают сверхвысокой жесткостью и грузоподъемностью. Краевой угол составляет 45 градусов. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жесткость и грузоподъемность во всех 4 направлениях действия нагрузки. Линейные перемещения серии RG обеспечивают высокую производительность в особо точном производстве и имеют больший ресурс.
Конструктивные особенности:
- оптимизированный дизайн обеспечивает более плавное перемещение;
- повышенная жесткость (ролики имеют большую площадь соприкосновения, чем шарики, поэтому роликовые направляющие обладают более высокой грузоподъемностью и жесткостью;
- небольшой коэффициент трения, как в статическом, так и в динамическом положении (для перемещения каретки по рельсу нужно небольшое усилие, при движении отсутствуют рывки, возможность достичь высокой скорости с небольшой движущей силой;
- повышенный срок эксплуатации.

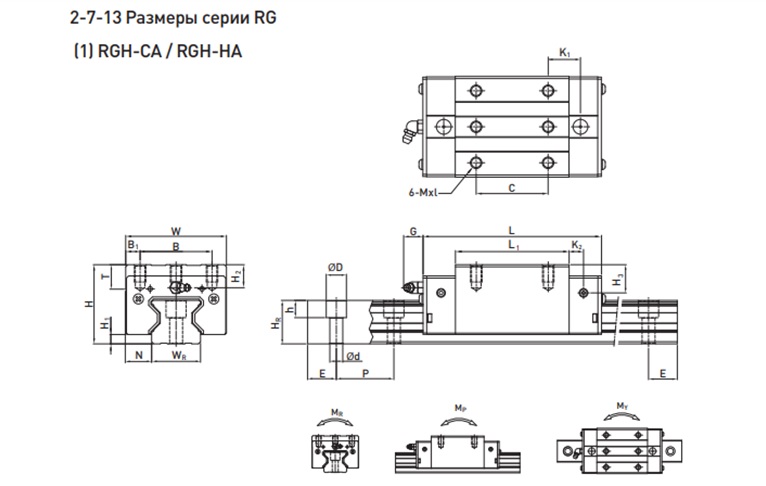

Характеристики кареток типа RGH:
|
Модель каретки |
Монтажные размеры, мм |
Геометрические размеры каретки, мм |
Cдин, N |
Cстат, N |
Масса, кг |
Цена, €* |
||||||||||||||
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M×l |
T |
H2 |
H3 |
|||||
|
RGH25CA |
40 |
5,5 |
12,5 |
48 |
35 |
6,5 |
35 |
64,5 |
97,9 |
20,75 |
7,25 |
12 |
M6×8 |
9,5 |
10,2 |
10 |
27700 |
57100 |
0,55 |
70,00 |
|
RGH25HA |
50 |
81 |
114,4 |
21,5 |
33900 |
73400 |
0,7 |
|
||||||||||||
|
RGH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
71 |
109,8 |
23,5 |
8 |
12 |
M8×10 |
9,5 |
9,5 |
13,8 |
39100 |
82100 |
0,82 |
82,00 |
|
RGH30HA |
60 |
93 |
131,8 |
24,5 |
48100 |
105000 |
1,07 |
|
||||||||||||
|
RGH35CA |
55 |
6,5 |
18 |
70 |
50 |
10 |
50 |
79 |
124 |
22,5 |
10 |
12 |
M8×12 |
12 |
16 |
19,6 |
57900 |
105200 |
1,43 |
106,00 |
|
RGH35HA |
72 |
106,5 |
151,5 |
25,25 |
73100 |
142000 |
1,86 |
|
||||||||||||
|
RGH45CA |
70 |
8 |
20,5 |
86 |
60 |
13 |
60 |
106 |
153,2 |
31 |
10 |
12,9 |
M10×17 |
16 |
20 |
24 |
92600 |
178800 |
2,97 |
138,00 |
|
RGH45HA |
80 |
139,8 |
187 |
37,9 |
116000 |
230900 |
3,97 |
|
||||||||||||
|
RGH55CA |
80 |
10 |
23,5 |
100 |
75 |
12,5 |
75 |
125,5 |
183,7 |
37,75 |
12,5 |
12,9 |
M12×18 |
17,5 |
22 |
27,5 |
130500 |
252000 |
4,62 |
215,00 |
|
RGH55HA |
95 |
173,8 |
232 |
51,9 |
167800 |
348000 |
6,4 |
|
||||||||||||
|
RGH65CA |
90 |
12 |
31,5 |
126 |
76 |
25 |
70 |
160 |
232 |
60,8 |
12,9 |
12,9 |
M16×20 |
25 |
15 |
15 |
213000 |
411600 |
8,33 |
300,00 |
|
RGH65HA |
120 |
223 |
295 |
67,3 |
275300 |
572700 |
11,62 |
|||||||||||||
* - указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.
Характеристика рельсов типа RGR-R:
|
Модель рейки |
Розмеры рейки, мм |
Винт для рейки, мм |
Масса, кг/м |
Цена за метр €* |
|||||
|
WR |
HR |
D |
h |
d |
P |
||||
|
RGR25R |
23 |
23,6 |
11 |
9 |
7 |
30 |
M6×20 |
3,08 |
140,00 |
|
RGR30R |
28 |
28 |
14 |
12 |
9 |
40 |
M8×25 |
4,41 |
170,00 |
|
RGR35R |
34 |
30,2 |
14 |
12 |
9 |
40 |
M8×25 |
6,06 |
195,00 |
|
RGR45R |
45 |
38 |
20 |
17 |
14 |
52,5 |
M12×35 |
9,97 |
317,00 |
|
RGR55R |
53 |
44 |
23 |
20 |
16 |
60 |
M14×35 |
13,98 |
411,00 |
|
RGR65R |
63 |
53 |
26 |
22 |
18 |
75 |
M16×50 |
20,22 |
577,00 |
