Модель: ШВП тип FSB

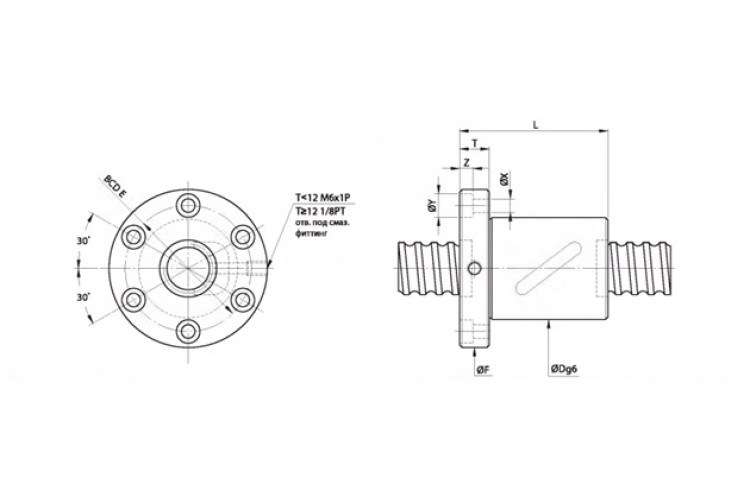

Размеры накатных ШВП
Тип |
Размер |
Диаметр шарика |
Кол-во об. на круг и кругов |
Динамич. нагрузка 1х106 об С, кгс |
Статич. нагрузка Со, кгс |
Гайка |
Фланец |
Цена, € |
|||||||
Номин. диаметр |
Шаг |
L |
D |
F |
BCD-E |
T |
Отверстие под болт |
||||||||
X |
Y |
Z |
|||||||||||||
8-2.5B1 |
8 |
2.5 |
2.000 |
2.5x1 |
218 |
317 |
34 |
22 |
43 |
31 |
8 |
5.5 |
9.5 |
5.5 |
|
10-2.5B1 |
10 |
2.5 |
2.000 |
2.5x1 |
252 |
405 |
34 |
24 |
46 |
34 |
8 |
5.5 |
9.5 |
5.5 |
|
10-4B1 |
10 |
4 |
2.381 |
2.5x1 |
304 |
466 |
41 |
26 |
49 |
37 |
10 |
5.5 |
9.5 |
5.5 |
|
12-4B1 |
12 |
4 |
2.381 |
2.5x1 |
344 |
574 |
41 |
28 |
51 |
39 |
10 |
5.5 |
9.5 |
5.5 |
|
12-4C1 |
12 |
4 |
2.381 |
3.5x1 |
459 |
803 |
44 |
30 |
50 |
40 |
10 |
4.5 |
8 |
4.5 |
|
14-4C1 |
14 |
4 |
2.381 |
3.5x1 |
498 |
943 |
40 |
31 |
50 |
40 |
10 |
4.5 |
8 |
4.5 |
|
14-5B1 |
14 |
5 |
3.175 |
2.5x1 |
636 |
1095 |
40 |
32 |
50 |
40 |
10 |
4.5 |
8 |
4.5 |
|
16-4B1 |
16 |
4 |
2.381 |
2.5x1 |
390 |
744 |
41 |
35 |
56 |
43 |
10 |
5.5 |
9.5 |
5.5 |
|
16-5B1 |
16 |
5 |
3.175 |
2.5x1 |
679 |
1226 |
43 |
36 |
60 |
47 |
10 |
5.5 |
9.5 |
5.5 |
|
16-10B1 |
16 |
10 |
3.175 |
2.5x1 |
667 |
1194 |
52 |
36 |
60 |
47 |
12 |
6.6 |
11 |
6.5 |
|
20-4С1 |
20 |
4 |
2.381 |
3.5x1 |
582 |
1329 |
40 |
40 |
60 |
50 |
10 |
4.5 |
8 |
4.5 |
|
20-5B1 |
20 |
5 |
3.175 |
2.5x1 |
745 |
1526 |
40 |
40 |
60 |
50 |
10 |
4.5 |
8 |
4.5 |
|
20-5С1 |
20 |
5 |
3.175 |
3.5x1 |
1001 |
2149 |
50 |
40 |
64 |
51 |
12 |
5.5 |
9.5 |
5.5 |
|
25-5B1 |
25 |
5 |
3.175 |
2.5x1 |
845 |
1987 |
40 |
43 |
67 |
55 |
10 |
5.5 |
9.5 |
5.5 |
|
25-5B2 |
25 |
5 |
3.175 |
2.5x2 |
1534 |
3975 |
60 |
46 |
70 |
58 |
12 |
5.5 |
9.5 |
5.5 |
|
32-5B2 |
32 |
5 |
3.175 |
2.5x2 |
1702 |
5098 |
60 |
54 |
80 |
67 |
12 |
6.6 |
11 |
6.5 |
|
32-10B2 |
32 |
10 |
6.350 |
2.5x2 |
4379 |
10345 |
98 |
68 |
102 |
84 |
16 |
9 |
14 |
8.5 |
|
40-10B2 |
40 |
10 |
6.350 |
2.5x2 |
4812 |
12735 |
102 |
76 |
117 |
96 |
18 |
11 |
17.5 |
11 |
|
50-10С2 |
50 |
10 |
6.350 |
3.5x2 |
7146 |
22477 |
126 |
88 |
129 |
108 |
18 |
11 |
17.5 |
11 |
|
63-10С2 |
63 |
10 |
6.350 |
3.5x2 |
7869 |
28290 |
128 |
104 |
146 |
124 |
20 |
11 |
17.5 |
11 |
|
